#61 alessandroclassicmito

    Mitomane Tosto

  • Membri Effettivi
  • StellettaStellettaStelletta
  • 220 Messaggi:
  • Iscritto il: 12-December 18
  • Gender:Male
  • Moto: Altro
  • Provincia: Palermo (PA)
  • Regione: Sicilia

Inviato 02 February 2021 - 20:13

Tutto chiaro, comunque il contralbero ancora su questo motore c’è, nel prossimo blocco 6 marce lo tolgo e non lo monterò piu, sicuramente allora sarà dovuto al peso inferiore, in effetti ho tolto un bel po di cose, ma la differenza in accelerazione si sente e ne vale la pena, ho fatto una prova e ho raggiunto 96kmh di seconda, su 7 marce
E il bello che il cilindro è consumato, ci sono tanti attriti nel blocco e il motore non è nemmeno granché preparato, mi immagino quanto sarà potente con un motore fatto da cima a fondo e ben sistemato, per essere un 50 ino custom questa moto mi piace da morire, comunque oltre all’altezza sotto e agli interassi ruota come giustamente hai detto ho la sella molto bassa, quindi sicuramente inciderà anche questo, con un piedino che alza il monoammortizzatore sicuramente risolverò il problema
Piano piano risolverò questa serie di piccoli problemi, anche un’altra cosa da risolvere è che lo stelo della forcella tocca con la chiave, ho dovuto modificare la piastra inferiore cagiva per aumentare la sterzata perché da originale sterzava pochissimo, ma purtroppo la chiave sta messa di lato e se non sto attento a non sterzare troppo la chiave si piega (un mio amico con la mito mi ha detto che le chiavi si possono staccare a motore acceso, non so se sia vero, ma nel mio caso no), ho intenzione di risolvere stampandomi in 3d un supporto per spostare la chiave di accensione sul manubrio e abolire il blocco sterzo (sono obbligato), a pensarci prima potevo fare anche il blocca sterzo sulla piastra davanti come nelle 125 facendo il foro al telaio per il cilindro che va a bloccare, ma avendo dovuto adattare motore, radiatore, marmitta (che mi ha dato parecchie rogne) non mi sono curato di questa cosa, di cui mi sono accorto solo durante il montaggio quando avevo gia fatto tutto (ho dovuto riverniciare la moto, prima era rossa e blu)

#62 a7n8x

    Master of Mitos

  • Aiuto allo Staff
  • 6831 Messaggi:
  • Iscritto il: 29-October 07
  • Gender:Male
  • Location:Italia
  • Moto: Mito I
  • Provincia: Seleziona Provincia
  • Regione: Seleziona Regione

Inviato 03 February 2021 - 18:27

No la chiave non si può tirare via, se si sfila c'è un problema interno, niente ti tocca spostarlo o farci una protezione e di conseguenza limitare lo sterzo, volendo potresti anche limare l'impugnatura della chiave, ma non so di quanto dovresti limare e come rimarrebbe.

Messaggio modificato da a7n8x il 03 February 2021 - 18:28

Non si effettuano consulenze private.
Questa CITAZIONE ispira sia la politica che il commercio (Joseph Goebbels ministro della propaganda di Adolf Hitler):
"Con sufficiente ripetitività e conoscenza psicologica delle persone coinvolte, non sarebbe difficile dimostrare loro che un quadrato in realtà è un cerchio".

#63 alessandroclassicmito

    Mitomane Tosto

  • Membri Effettivi
  • StellettaStellettaStelletta
  • 220 Messaggi:
  • Iscritto il: 12-December 18
  • Gender:Male
  • Moto: Altro
  • Provincia: Palermo (PA)
  • Regione: Sicilia

Inviato 07 February 2021 - 23:09

Ah, allora dovrò riferire al mio amico questo problema, comunque sono andato avanti con la moto, ho realizzato il piedino per il monoammortizzatore
il mio monoammortizzatore è questo, il monoammortizzatore classic 50 è lo stesso monoammortizzatore della gilera eaglet 50, e gli agganci cilindrici davanti e dietro sono uguali a quelli aprilia rs 125 prima serie
mentre questo qua è il rialzo che ho realizzato (molto semplice ma funzionale):
Immagine inserita
il pezzo cilindrico monta sul forcellone e i due pezzi con i 3 fori li collego tra forcellone e monoammortizzatore, penso però di sfruttare direttamente il primo e il terzo buco, la lunghezza del monoammortizzatore in questo modo aumenta di 3cm circa, dovrebbe agevolarmi molto in curva

Qua ho iniziato a lavorare sulla cassa filtro:
Immagine inserita
Immagine inserita
pensavo di unire le due metà facendo un aggancio sotto (le misure nella foto sono in cm, il 5 indica lo spazio ideale per far iniziare i fori di collegamento collettore), la presa d'aria non so se farla frontale (aspirazione dinamica, si chiama così?) facendo un coperchio curvato e allargando il sopra (ma li prenderebbe aria dal radiatore che è stato messo in alto per evitare che i sassi potessero colpirlo molto frequentemente), o lasciarla in alto per com'è e fare solo un piccolo pannello filtrante vicino a dove andrà il venturi carburatore, ancora dovrò decidere

#64 a7n8x

    Master of Mitos

  • Aiuto allo Staff
  • 6831 Messaggi:
  • Iscritto il: 29-October 07
  • Gender:Male
  • Location:Italia
  • Moto: Mito I
  • Provincia: Seleziona Provincia
  • Regione: Seleziona Regione

Inviato 08 February 2021 - 12:42

Assicurati che si sia sufficiente spazio dietro il carburatore, altrimenti respirerà male, in quella zona cerca di allargarti verso il retrotreno il più possibile, magari invece di una base rettangolare, usa una base pentagonale allargata, poi sopra puoi anche chiudere con una forma rettangolare o che meglio si spossa con il filtro.
Cerca di fare i spigoli arrotondati, almeno riduci la porzione di parete piatta, che tende sempre a tamburare e fare vibrazioni.
Non si effettuano consulenze private.
Questa CITAZIONE ispira sia la politica che il commercio (Joseph Goebbels ministro della propaganda di Adolf Hitler):
"Con sufficiente ripetitività e conoscenza psicologica delle persone coinvolte, non sarebbe difficile dimostrare loro che un quadrato in realtà è un cerchio".

#65 alessandroclassicmito

    Mitomane Tosto

  • Membri Effettivi
  • StellettaStellettaStelletta
  • 220 Messaggi:
  • Iscritto il: 12-December 18
  • Gender:Male
  • Moto: Altro
  • Provincia: Palermo (PA)
  • Regione: Sicilia

Inviato 08 February 2021 - 14:19

Ok, il problema del pentagono è lo spazio dietro, anche se ravvicino pacco lamellare e carburatore non penso di riuscire a fare miracoli, purtroppo lo spazio è pochissimo devo farmelo bastare, ci vorrebbe una cassa filtro a U secondo me... è l’unica
Per la marmitta ho dovuto rimandare tantissime volte tra problemi di ogni genere... comunque dato che alzerò l’assetto della moto adesso avrò meno problemi con la marmitta, potrò rivedere alcuni coni senza fare troppe curve strane, questo mi aiuterà moltissimo, come ho un po di tempo mi dedico a queste piccole cose, piano piano risolverò tutti questi piccoli problemi

#66 a7n8x

    Master of Mitos

  • Aiuto allo Staff
  • 6831 Messaggi:
  • Iscritto il: 29-October 07
  • Gender:Male
  • Location:Italia
  • Moto: Mito I
  • Provincia: Seleziona Provincia
  • Regione: Seleziona Regione

Inviato 04 March 2021 - 22:12

Rileggendo la discussione, non mi è chiaro se sei riuscito a realizzare o meno un primo scarico e lo stai riadattando o se non hai proprio il tuo scarico.

Alla peggio puoi iniziare a valutare di saldartela tu stesso e comprare una saldatrice multifunzione, si trovano saldatrici MMA/TIG/taglio Plasma a meno di 250 € (volendo anche meno di 200€), scrivi CT312 e ti compariranno vari modelli di diversi produttori basati sullo stesso schema base.
Non si effettuano consulenze private.
Questa CITAZIONE ispira sia la politica che il commercio (Joseph Goebbels ministro della propaganda di Adolf Hitler):
"Con sufficiente ripetitività e conoscenza psicologica delle persone coinvolte, non sarebbe difficile dimostrare loro che un quadrato in realtà è un cerchio".

#67 alessandroclassicmito

    Mitomane Tosto

  • Membri Effettivi
  • StellettaStellettaStelletta
  • 220 Messaggi:
  • Iscritto il: 12-December 18
  • Gender:Male
  • Moto: Altro
  • Provincia: Palermo (PA)
  • Regione: Sicilia

Inviato 05 March 2021 - 12:11

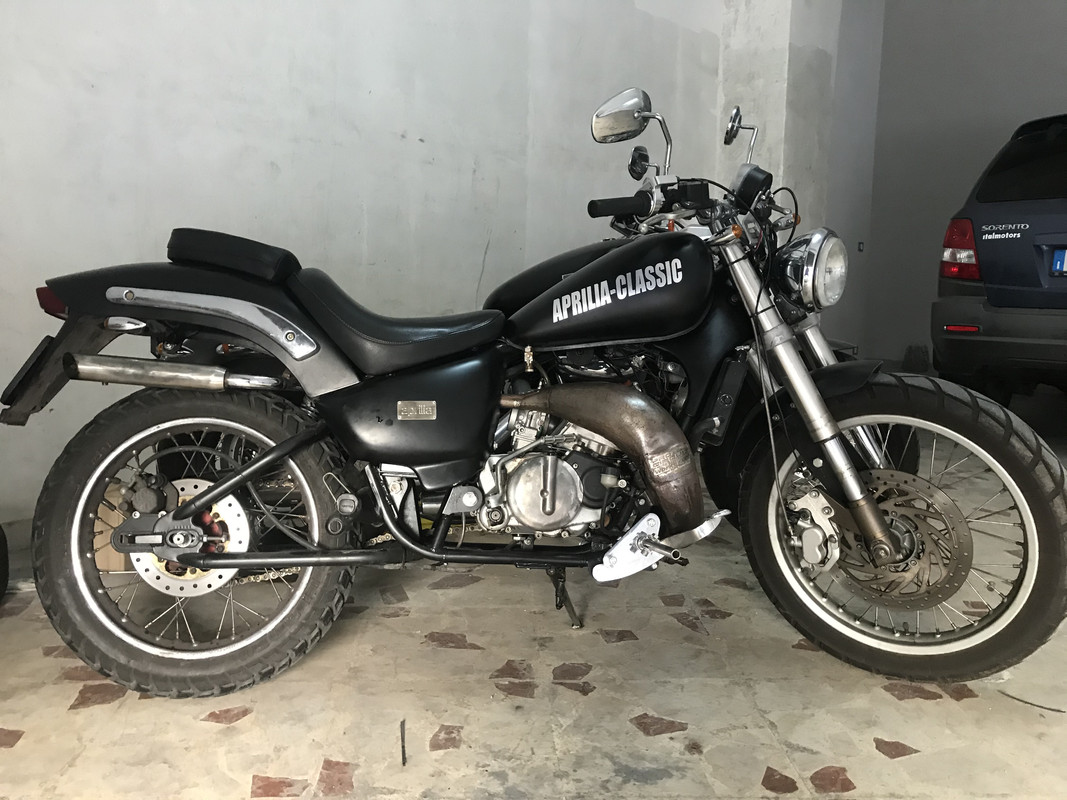

Ciao, scusami se da un po che non mi faccio sentire, studio e lavoro contemporaneamente (non un solo lavoro ma tante piccole cose assommate) e ho pochissimo tempo, allora la marmitta ho pensato di rifarla, la prima a elettrodo è venuta male e dato che ho rialzato il monoammortizzatore originale, ho pensato che sono stato uno stupido a non aver fatto prima questa modifica, la moto in curva non solo è migliorata molto, ma adesso ho spazio a sufficienza sotto il telaio per farne passare una sotto come l'originale, ho misurato l'altezza da terra fino al sotto del telaio e ora con me sopra (21 enne 1.80m che pesa poco meno di 80kg, a volte un po più a volte un po meno) senza cavalletto misuro 25cm
La moto dietro la mia è un'harley 1200 cb 2015 edizione limitata di mio padre, tutta originale tranne il manubrio che è della ca edizione limitata sempre, abbiamo anche una vespa 50 special un po malconcia, e dal meccanico ho una cagiva elefant 350 che era la moto da ragazzo di mio padre e vorrei sistemargliela per il suo compleanno almeno per farla camminare e usarla, ma ne parlerò magari facendo un altro topic quando ho tempo (un meccanico ai tempi aveva messo i cilindri del modello 650 sul motore 350 e non so se anche la corsa dell'albero è stata maggiorata)

Immagine inserita

Ho deciso di rifare la marmitta dato che la prima è così brutta che mi vergogno a mostrarla ( :lol: ), e con la scusa la rifaccio a tig (nessuno da me salda a cannello tranne una persona che mi chiederebbe di più di una marmitta sp per mito, e a tig ho trovato un amico), ma non la saldo con più coni, ho deciso di provare a farla idroformata, ho constatato che la marmitta originale curvava senza problemi anche con il motore cagiva sotto, fortunatamente la posizione del motore nel telaio è favorevole, mi aspettavo di no dato che ho la pompa freno vicino il telaio sotto con il tubo che intralcia (sotto il pedale nella foto si intravede), non posso montare la marmitta della mito o di una moto stradale perché sporge troppo di lato e starebbe malissimo, dovrei anche modificare gli attacchi per cui devo copiare la forma a serpentina della mia per forza se voglio un lavoro fatto come si deve

Allego le foto del nuovo progetto marmitta:

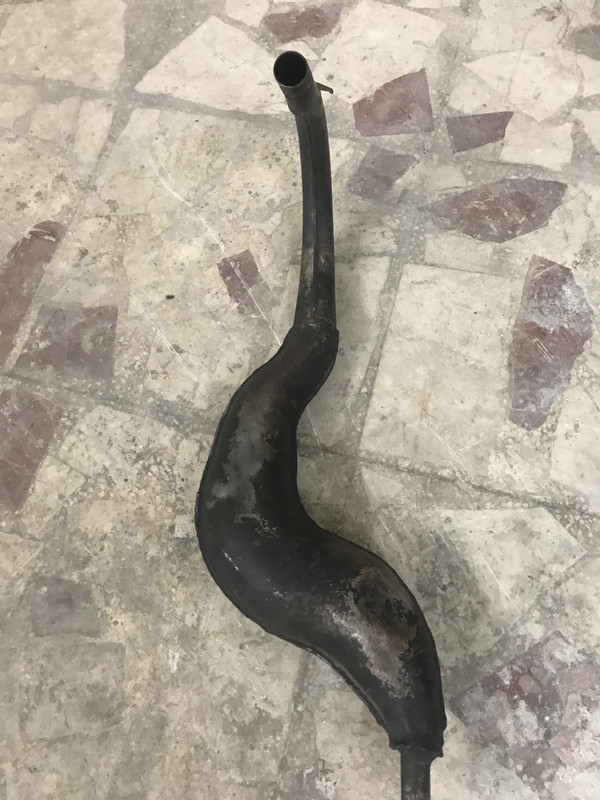

Marmitta 50cc di partenza:
Immagine inserita

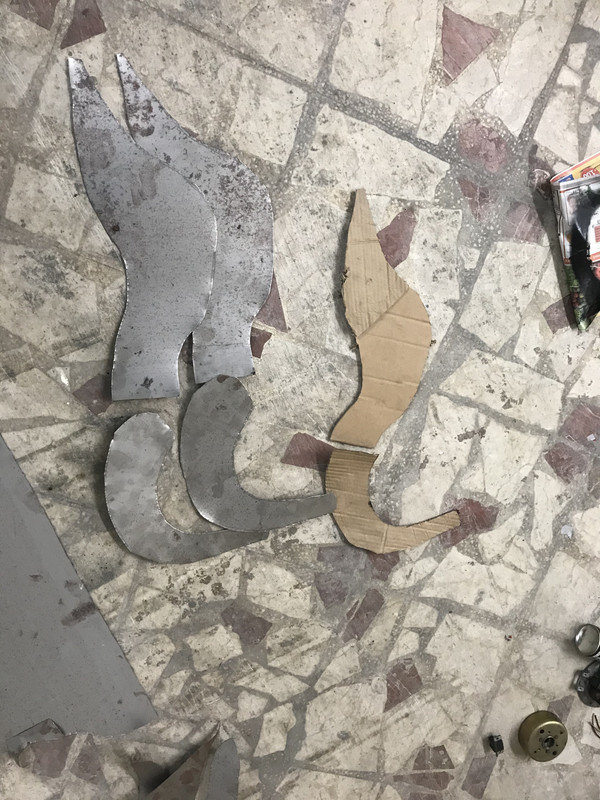

marmitta mia con curve ricopiate e rifatta (lunghezza circa 80cm, pancia 137mm, attacco 38mm e spillo farò 25mm):

Immagine inserita

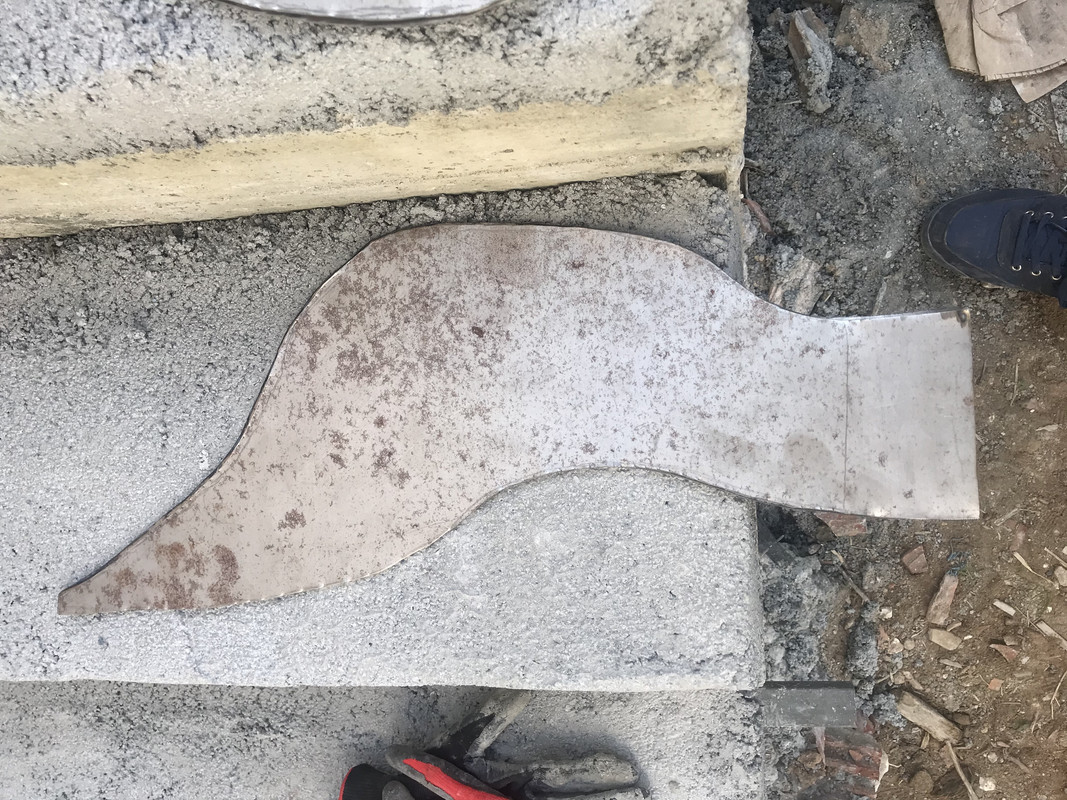

i coni non erano perfettamente portati a livello, dunque li ho livellati:

Immagine inserita

Immagine inserita

i coni adesso sono quasi perfettamente coincidenti, con una morsa mettendoli sovrapposti e una lima posso rimuovere eventuali piccole imprecisioni (ho visto un video di samodel su youtube dove le realizzava così), ho copiato dalla marmitta originale il lato convesso del primo cono e il lato sx della serpentina della prima foto, e ho disegnato a mano i diagrammi, ho anche fatto un segno dove tagliare il cono dopo l'idroformatura e incollarlo alla "serpentina", c'è da precisare che ho lasciato volutamente materiale extra per saldare nel punto inutilizzato un tubo dove collegare la pompa alta pressione (a casa ho un idropulitrice karcher k4 full control, mi hanno detto che si potrebbe utilizzare l'idropulitrice, non so a quanti bar arrivi ma mi sembra buona)
dimenticavo, lo spillo non lo farò, metto direttamente il silenziatore dopo la fine del controcono dato che mi termina all'incirca nella pedana passeggero, uso un silenziatore arrow omologato husqvarna 125 (allargato 25mm)

la lamiera la pulirò dalla ruggine, nessun problema

Mi scuso se i messaggi si duplicano, non capisco il motivo....

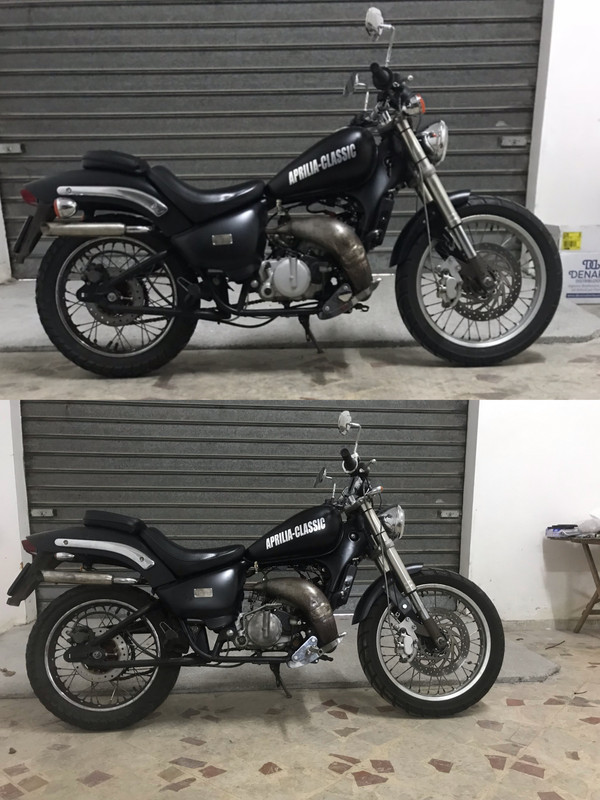

mando una foto prima e dopo della moto dopo il rialzo:
Immagine inserita
la catena era lenta ma ho già regolato la tensione

#68 a7n8x

    Master of Mitos

  • Aiuto allo Staff
  • 6831 Messaggi:
  • Iscritto il: 29-October 07
  • Gender:Male
  • Location:Italia
  • Moto: Mito I
  • Provincia: Seleziona Provincia
  • Regione: Seleziona Regione

Inviato 05 March 2021 - 13:19

Ricordati che con la tecnica idroforming le curve si accentuano come l'espansione prende forma.

Inoltre potresti dare una descrizione sul comportamento del motore con il tuo primo scarico e sul come mai ora lo fai con una pancia più piccola e più lungo?

Per il fatto di non avere lo spillo, si non perdi eccessivamente, ma lo spillo aiutava lo scarico con la sua risonanza, di regola per non avere lo spillo dovresti usare un silenziatore a camere e tubi di passaggio interni.
Non si effettuano consulenze private.
Questa CITAZIONE ispira sia la politica che il commercio (Joseph Goebbels ministro della propaganda di Adolf Hitler):
"Con sufficiente ripetitività e conoscenza psicologica delle persone coinvolte, non sarebbe difficile dimostrare loro che un quadrato in realtà è un cerchio".

#69 alessandroclassicmito

    Mitomane Tosto

  • Membri Effettivi
  • StellettaStellettaStelletta
  • 220 Messaggi:
  • Iscritto il: 12-December 18
  • Gender:Male
  • Moto: Altro
  • Provincia: Palermo (PA)
  • Regione: Sicilia

Inviato 05 March 2021 - 14:00

Lo scarico n1 non l’ho provato perché aveva buchi e altri problemi... era venuto male e non posso provarlo per una serie di motivi anche di montaggio, comunque da ciò che so per merito del mio preparatore una marmitta con diametri piu grandi deve essere altrettanto piu lunga nella lunghezza totale se si cerca un compromesso (ma dipende anche come è piu lunga su certi coni), difatti questo ragionamento fila con la marmitta che ho adesso montata con il cilindro 66650E, la pro circuit dell’honda cr125, infatti la mia marmitta è molto corta, e ha un diametro da 116mm circa (circonferenza 36cm, leggermente ammaccata dove ha la targhetta pro circuit, insomma è più piccola rispetto quella che consigliava la guida su “sistemi di scarico” per la realizzazione marmitta), nonostante ciò il motore sparava molto in alto sin dagli 8 mila giri nonostante ho un diametro centrale piu piccolo, un diametro centrale piu grande dovrebbe dare piu potenza sopra spostata verso alti rpm a discapito di perdita di potenza in basso, dove appunto si compensa con le lunghezze
ho analizzato una serie di marmitte di cui trovavo le misure di varie “sp95”, jollymoto sp, monza sp ecc, e ho notato che tutte superano il diametro di 133mm di gran lunga, la sp95 ha un diametro centrale di 135mm circa, la jolly sp 137mm circa come la mia, la monza passaggio alto idem (ma cambiavano spilli, controcono ecc), la mia marmitta l’ho copiata da una monza sp passaggio alto con dei calcoli matematici, tramite una serie di foto della marmitta che avevo a portata di mano e considerando il doppio dello spessore lamiera che incide sui diametri sia da un lato che dall’altro (0,8mm x 2), che io sappia la marmitta si abbina anche alla fase di anticipo, e se decido di fare il giro acqua sullo scarico del cilindro questo andrà a influenzare le temperature di scarico, per cui la marmitta in realtà si va a cercare la “meno sbagliata possibile”, dove andrebbe considerato anche lo spillo, le curve e le saldature che incidono sul rendimento

#70 alessandroclassicmito

    Mitomane Tosto

  • Membri Effettivi
  • StellettaStellettaStelletta
  • 220 Messaggi:
  • Iscritto il: 12-December 18
  • Gender:Male
  • Moto: Altro
  • Provincia: Palermo (PA)
  • Regione: Sicilia

Inviato 14 March 2021 - 10:23

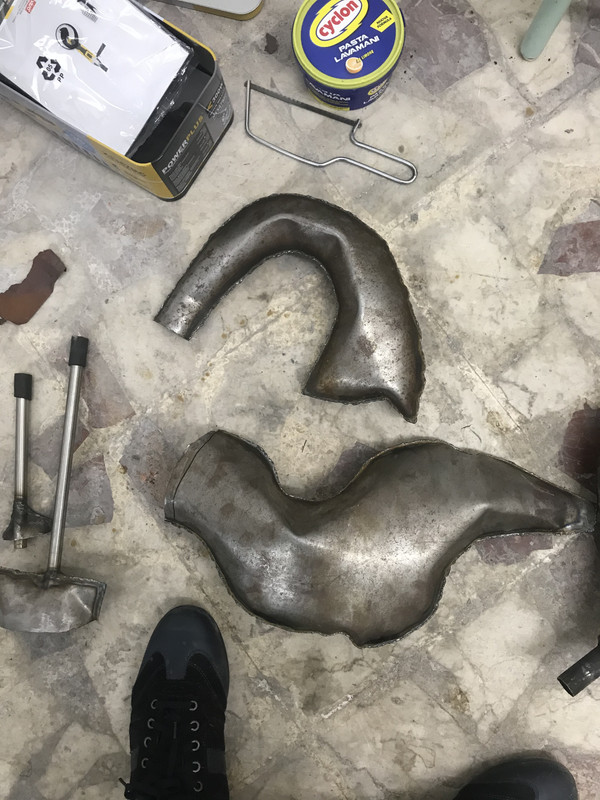

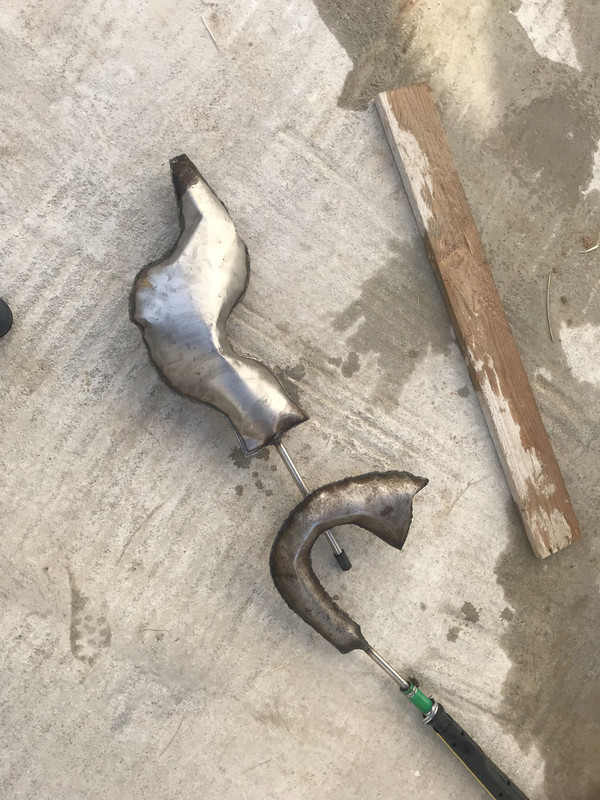

Provato finalmente l'idroformatura, non mi è venuta perfetta ma me l'aspettavo (le lamiere piatte le ho rifatte da capo non sono quelle della foto del post precedente)
Immagine inserita
Immagine inserita
Immagine inserita
ho tagliato la lamiera prima del segno col pennarello in modo da modificare eventualmente la curva per farla passare meglio sotto telaio facendo più prove senza compromettere significativamente le lunghezze
mi aspettavo delle ammaccature ma mi aspettavo di peggio di questo risultato, pensavo di scaldare la lamiera con una pistola termica o un cannello da cucina dove ci sono ammaccature e ribatterla dall'interno usando l'espansione originale come "incudine" che tanto è spessa almeno il doppio o più e non si ammacca, se gonfiavo ancora la marmitta la lamiera secondo me esplodeva, difatti si è fatto qualche piccolo buco che tapperò :ordine:
sembra che questa forma non dia fastidio sotto il telaio della moto, vediamo se riesco a far miracoli con questo metodo hahahaah :laugh2:

purtroppo mi devo arrangiare così perché per trovare uno che sa usare bene il cannello non è facile nella mia zona e spesso costa assai

#71 alessandroclassicmito

    Mitomane Tosto

  • Membri Effettivi
  • StellettaStellettaStelletta
  • 220 Messaggi:
  • Iscritto il: 12-December 18
  • Gender:Male
  • Moto: Altro
  • Provincia: Palermo (PA)
  • Regione: Sicilia

Inviato 12 April 2021 - 22:12

Mi dispiace non scrivere molto spesso, sono stato parecchio impegnato, la marmitta sono riuscito a renderla molto meno ammaccata, ho dovuto tirar via le ammaccature con metodi rozzi ma efficaci, ma non è del tutto conclusa e come si vede nelle foto precedenti è leggermente a ellisse e non tonda (nella parte centrale a serpentina è rimasta cosi, ma con meno pieghe), inanzitutto il controcono sono riuscito a renderlo quasi tondo specialmente nel punto finale che era rimasto piatto per l'aggancio spillo, le piccole ammaccature sulla serpentina sono sparite, le sezioni di aggancio tra la prima e la seconda forma adesso sono più tondeggianti per poterla chiudere, e ho sbozzato alcune delle ammaccature grosse (sono rimaste poco ammaccate ma sono molto meno accentuate) ora che la marmitta ha alcune pieghe sbozzate e la forma è cambiata sono sicuro che riprovando una seconda volta con la tecnica dell' idroformatura a marmitta intera assemblata la forma cambierà di nuovo e sembrerà una marmitta molto più decente di ciò che si presenta adesso, ovviamente ho tappato i buchi, ci sto lavorando

nel frattempo sul mezzo mi sono dedicato un po' all'estetica che era trascurata su alcune parti e la sto rendendo più apprezzabile all'occhio, che c'erano alcune parti difettose e altre buone

Purtroppo il secondo motore a causa degli impegni del mio preparatore non l'ho potuto cominciare, ha l'officina pienissima e non ha il tempo di metterci mano, preferisco che per alcune cose ci pensi lui che è molto più bravo nonostante ho imparato molto dal vecchio am5 con i miei esperimenti da ragazzino
Non mi sono fermato, però procedo lentamente facendo una cosa alla volta

Ora un problema che a breve dovrò risolvere è che la catena tocca con il forcellone e la striscia, dovrei stamparmi in 3d qualcosa che faccia da scorricatena, ma penso che ci vorrebbe una cruna stile motocross per risolvere, dovrò valutare come fare, ci vorrebbe un tendicatena ma ho già provato e non è che sia tanto facile da montare sul mio telaio... lo spazio è poco...

Messaggio modificato da alessandroclassicmito il 12 April 2021 - 22:14


#72 a7n8x

    Master of Mitos

  • Aiuto allo Staff
  • 6831 Messaggi:
  • Iscritto il: 29-October 07
  • Gender:Male
  • Location:Italia
  • Moto: Mito I
  • Provincia: Seleziona Provincia
  • Regione: Seleziona Regione

Inviato 13 April 2021 - 21:07

Usa 2 rulli catena, da tenere avanti e dietro il forcellone, da quel pochi che si vede la catena deve saltare un tubo, metti un rullo prima e uno dopo ed hai risolto.
Non si effettuano consulenze private.
Questa CITAZIONE ispira sia la politica che il commercio (Joseph Goebbels ministro della propaganda di Adolf Hitler):
"Con sufficiente ripetitività e conoscenza psicologica delle persone coinvolte, non sarebbe difficile dimostrare loro che un quadrato in realtà è un cerchio".

#73 alessandroclassicmito

    Mitomane Tosto

  • Membri Effettivi
  • StellettaStellettaStelletta
  • 220 Messaggi:
  • Iscritto il: 12-December 18
  • Gender:Male
  • Moto: Altro
  • Provincia: Palermo (PA)
  • Regione: Sicilia

Inviato 16 April 2021 - 10:57

Esatto, ne ho già uno ma devo ancorarlo meglio ma risolverò, per adesso voglio togliere il blocchetto accensione facendo due interruttori che ho già in quanto la chiave con le forcelle in sterzata si piega e voglio provare un nuovo sistema di "sicurezza" particolare, ho studiato lo schema elettrico kokusan semplificato:
Immagine inserita

Da quello che ho capito per collegare i fili e far accendere la moto devo collegare il filo arancio (parlo dello schema sopra) della cdi in un interruttore, che si connetterà con il cavo della massa e del negativo luci del mio impianto, e il cavo positivo che collega 8 e 9 devo collegarlo al filo positivo luci (da me ho 4 fili nel blocchetto accensione del classic 50, ho visto il blocchetto da smontato e mi sembra che erano collegati così), ho provato, le luci funzionano perché la strumentazione si accende senza problemi come se girassi la chiave per accenderla, quindi gli ultimi 2 fili dovrebbero essere collegati giusti, ma quando do il colpo al pedale per far partire il mezzo non mi parte, ma ho notato che con l'interruttore luci su off la strumentazione sfarfalla (com'è giusto che sia dato che le luci sono disattivate dall'altro pulsante) per cui non penso ci siano problemi elettrici per come ho collegato, forse a forza di fare tentativi la candela si è un po imbrattata o è dovuto all'olio incombusto, non ne ho idea... questo pomeriggio spero di risolvere il problema, smonto la candela e vediamo com'è messa, facendo un po di prove qualche giorno fa con fili svolazzanti mi ero accorto che la moto aveva fatto uno scoppio soltanto e poi si è spenta, e non si accendeva più....


Parlando di motore e marmitta finalmente il mio preparatore si è liberato e a breve comincerà i lavori sul blocco 6 marce che ho tanto atteso, la marmitta questo sabato (spero) di poterla concludere, l'ho chiusa dalle due metà e ho preparato i tappi per la 2a gonfiata con la pressione dell'acqua, avendogli cambiato forma con piccoli colpetti e saldando esternamente dei pezzi di ferro da usare come leva per sbozzarla dalle pieghe (non avevo altro modo purtroppo) sono sicuro che la nuova forma gli consentirà di gonfiarsi in maniera diversa e di renderla molto più tondeggiante, non pretendo la perfezione assoluta ma penso che prenderà una forma sicuramente più decente di com'era prima

#74 a7n8x

    Master of Mitos

  • Aiuto allo Staff
  • 6831 Messaggi:
  • Iscritto il: 29-October 07
  • Gender:Male
  • Location:Italia
  • Moto: Mito I
  • Provincia: Seleziona Provincia
  • Regione: Seleziona Regione

Inviato 16 April 2021 - 13:48

Visualizza Messaggioalessandroclassicmito, il 16 April 2021 - 10:57, ha scritto:

Esatto, ne ho già uno ma devo ancorarlo meglio ma risolverò, per adesso voglio togliere il blocchetto accensione facendo due interruttori che ho già in quanto la chiave con le forcelle in sterzata si piega e voglio provare un nuovo sistema di "sicurezza" particolare, ho studiato lo schema elettrico kokusan semplificato:
Immagine inserita

Da quello che ho capito per collegare i fili e far accendere la moto devo collegare il filo arancio (parlo dello schema sopra) della cdi in un interruttore, che si connetterà con il cavo della massa e del negativo luci del mio impianto, e il cavo positivo che collega 8 e 9 devo collegarlo al filo positivo luci (da me ho 4 fili nel blocchetto accensione del classic 50, ho visto il blocchetto da smontato e mi sembra che erano collegati così)
NO, quella linea "arancione" serve per spegnere e mette in corto la bobina dell'accensione, l'alternatore kokusan ha 2 bobine, 1 per le luci, l'altra per l'accensione.
Ma tu hai o perlomeno dovevi modificare l'accensione in modo da usare una CDI Polini 12v, quindi di cosa stiamo parlando? Perché se è la CDI Polini la devi si collegare alla linea batteria tramite il blocchetto accensione (la linea 12v scollegata solo su off e parking, il che ti permette di spegnere l'accensione per mancanza di tensione), nel tuo caso dall'interruttore ON/OFF, se poi vuoi un ulteriore sicurezza, metti un secondo interruttore nascosto, che ti serve solo per spegnere la CDI e in questo caso lo puoi mettere sul negativo della CDI o preferibilmente in serie all'altro interruttore, ma a comandare solo la CDI.

Visualizza Messaggioalessandroclassicmito, il 16 April 2021 - 10:57, ha scritto:

ho provato, le luci funzionano perché la strumentazione si accende senza problemi come se girassi la chiave per accenderla, quindi gli ultimi 2 fili dovrebbero essere collegati giusti, ma quando do il colpo al pedale per far partire il mezzo non mi parte, ma ho notato che con l'interruttore luci su off la strumentazione sfarfalla (com'è giusto che sia dato che le luci sono disattivate dall'altro pulsante) per cui non penso ci siano problemi elettrici per come ho collegato, forse a forza di fare tentativi la candela si è un po imbrattata o è dovuto all'olio incombusto, non ne ho idea... questo pomeriggio spero di risolvere il problema, smonto la candela e vediamo com'è messa, facendo un po di prove qualche giorno fa con fili svolazzanti mi ero accorto che la moto aveva fatto uno scoppio soltanto e poi si è spenta, e non si accendeva più....

Se non fai uno schema elettrico dell'impianto elettrico che hai fatto o modificato è difficile sapere cosa hai fatto, facendo delle prove a caso rischi di sciogliere porzioni d'impianto o bruciare qualcosa.

Visualizza Messaggioalessandroclassicmito, il 16 April 2021 - 10:57, ha scritto:

Parlando di motore e marmitta finalmente il mio preparatore si è liberato e a breve comincerà i lavori sul blocco 6 marce che ho tanto atteso, la marmitta questo sabato (spero) di poterla concludere, l'ho chiusa dalle due metà e ho preparato i tappi per la 2a gonfiata con la pressione dell'acqua, avendogli cambiato forma con piccoli colpetti e saldando esternamente dei pezzi di ferro da usare come leva per sbozzarla dalle pieghe (non avevo altro modo purtroppo) sono sicuro che la nuova forma gli consentirà di gonfiarsi in maniera diversa e di renderla molto più tondeggiante, non pretendo la perfezione assoluta ma penso che prenderà una forma sicuramente più decente di com'era prima

Dopo mostra i risultati dello scarico finito
Non si effettuano consulenze private.
Questa CITAZIONE ispira sia la politica che il commercio (Joseph Goebbels ministro della propaganda di Adolf Hitler):
"Con sufficiente ripetitività e conoscenza psicologica delle persone coinvolte, non sarebbe difficile dimostrare loro che un quadrato in realtà è un cerchio".

#75 alessandroclassicmito

    Mitomane Tosto

  • Membri Effettivi
  • StellettaStellettaStelletta
  • 220 Messaggi:
  • Iscritto il: 12-December 18
  • Gender:Male
  • Moto: Altro
  • Provincia: Palermo (PA)
  • Regione: Sicilia

Inviato 16 April 2021 - 19:53

Si hai ragione, non ho specificato che ho ancora l'impianto kokusan, la polini 12V la userò direttamente quando dovrò fare il trapianto del motore 6 marce, pensavo di partire per quella cdi da una curva pvl 13 gradi variabile come quella che vende un certo rubio per cagiva mito, o dalla "curva ideale" della guida per poi ottimizzarla piano piano, il blocco 7 marce per adesso lo sfrutto finché mi è possibile, una volta montato il motore 6 marce farò un po di ordine all'impianto elettrico


Nel mio blocchetto aprilia escono 4 fili: rosso/bianco, blu, arancione e verde/rosso (nel blocchetto era verde originariamente)
questi fili erano collegati in questo modo: il rosso bianco era in un morsetto per i fatti suoi (si collega dal morsetto esterno cdi kokusan e va al blocchetto chiave, seguendo la foto dello schema sopra dovrebbe corrispondere al filo arancio della cdi n24)

gli altri 3 erano in un morsetto unico: il blu si sdoppiava in più fili blu: uno negativo frecce, un altro al comando luci manubrio, ecc quindi presumo sia la massa, il filo arancione si connette alla scatola fusibili e quest'ultima sempre con un filo arancione al positivo della batteria, infine il verde rosso che ho seguito fino al codone dietro sotto la sella che si sdoppiava in più fili, penso a questo punto sia un positivo luci, si connetteva anche al relé frecce sdoppiandosi per cui vado a esclusione.

Nel mio mezzo non ho né teleruttore avviamento, non ho un comando di spegnimento di emergenza, non ho relé avviamento, né il sensore dell' olio miscelatore, né motorino avviamento, niente centralina e motorino valvola cts, tutte queste cose elencate sono state abolite, regolatore di tensione ho quello del piaggio beverly 125 da 3 anni, ma ha sempre 4 uscite come quello kokusan quindi nessuna complicazione, i fili si collegano allo stesso modo

Con il blocchetto chiave quando giravo su "on" accendeva sia il circuito per far partire la moto, sia il tachimetro che si illuminava
Quando ho scollegato il morsetto a 3 fili quindi lasciando soltanto il filo rosso/bianco cdi sul blocchetto chiave la moto partiva lo stesso e quando rigiravo la chiave come per spegnerla rimaneva accesa, e il tachimetro sfarfallava a motore acceso (quando giro su on ma la moto non è ancora accesa resta spento)
se collego arancio e verde/rosso all'interruttore e premo on si accende il tachimetro

Se può essere d'aiuto il blocchetto chiave della mia classic dovrebbe essere uguale identico a quello della rs125
Spero che come ho spiegato lo schema sia sufficiente

P.S. ho fatto delle prove con un tester analogico e la corrente arriva sui fili, la bobina accensione mi sembra a posto e sotto spiego il perché,ma la candela non fa scintilla

avevo fatto delle prove e ad un certo punto ero riuscito a far partire il motore, ha fatto uno scoppio soltanto dalla marmitta e spento subito, non fa scintilla la candela, alla bobina d'accensione arriva corrente dato che per funzionare il contagiri si serve di un modulo dove ci sono 3 fili: uno a massa, uno bobina accensione nel cavo impulso centralina e uno al contagiri del tachimetro, una volta che avrò il pick-up per il prossimo volano non avrò più bisogno di questo modulo per il contagiri

Messaggio modificato da alessandroclassicmito il 16 April 2021 - 20:10


#76 alessandroclassicmito

    Mitomane Tosto

  • Membri Effettivi
  • StellettaStellettaStelletta
  • 220 Messaggi:
  • Iscritto il: 12-December 18
  • Gender:Male
  • Moto: Altro
  • Provincia: Palermo (PA)
  • Regione: Sicilia

Inviato 17 April 2021 - 08:55

Sto provando a disegnare uno schema elettrico, però ovviamente ci vuole un po di tempo

#77 alessandroclassicmito

    Mitomane Tosto

  • Membri Effettivi
  • StellettaStellettaStelletta
  • 220 Messaggi:
  • Iscritto il: 12-December 18
  • Gender:Male
  • Moto: Altro
  • Provincia: Palermo (PA)
  • Regione: Sicilia

Inviato 17 April 2021 - 09:57

Ecco uno schizzo dello schema: disegno con paint senza molta precisione ma spiego meglio sotto:
Immagine inserita
non ho disegnato i fili del regolatore (uno va alla bobina e uno fusibili se non erro), ci sono altri cavi non disegnati ma per adesso descrivo ciò che ho fatto, magari con questo disegno e una spiegazione accurata riesco a spiegarmi meglio:

Le 4 frecce che ho collegato con una linea blu, hanno 2 fili: rosso e nero (nero ovviamente è il negativo), il filo blu che usciva dalla chiave si sdoppiava in più parti e si collegava ai fili neri delle frecce, dunque il filo blu presumo sia un negativo (massa), il filo arancio mi sembra abbastanza spiegato bene e disegnato bene, e ho ricontrollato più volte.

Idem con il filo rosso (è rosso/bianco) che va al morsetto prima della cdi, tenendo solo quello collegato scollegando gli altri 3 fili dal morsetto del blocchetto chiave (arancio, verde e blu) giravo la chiave come per accendere la moto, la strumentazione ("spie" è una strumentazione compatta dove ho spie, tachimetro, contagiri ecc) rimaneva spenta finché non avviavo la moto, quando davo il colpo con la pedivella per accendere la moto questa si accendeva e sfarfallava (come se fossero delle luci di una vespa senza batteria), quando giravo la chiave per spegnere (con i 3 fili staccati), la moto rimaneva accesa assieme alla strumentazione, e per spegnerla lasciavo la frizione senza accelerare in marcia

Quando collego l'arancione col verde a un interruttore e premo on sull'interruttore on/off, la strumentazione accende tutta perfettamente

Il filo verde si connette al relé frecce, ma aveva sdoppiamenti, si collegava anche al sensore vaschetta olio miscelatore (abolito), e si collega anche ad altre parti, purtroppo i fili sono ben isolati con una guaina, ben fascettati ecc e se li smonto rischio di creare ancora più disordine, però penso sia un positivo

Il relé frecce (ho scritto relé luci ma ho sbagliato nel disegno) è un relé a 3 uscite per luci led, di un kymco scooter di forma cilindrica (ho tutta la moto con impianto led, tranne l'h4 del faro derivazione honda shadow, a breve mi arriverà e avrò tutte le luci a led, perché quando userò la cdi polini alimentata a batteria voglio fare in modo che mantengo le luci e il solo generatore kokusan, senza la bobina gialla nella piastra statore, così mi ha consigliato una persona che aveva provato la elven gpx 12V, mi hanno detto che è simile alla polini e che si può mantenere l'alternatore che carica la batteria, e facendo il pick-up esterno senza dover usare bobine dedicate alla cdi, dunque è una scintilla con batteria a perdere, ma la batteria viene comunque ricaricata)

Messaggio modificato da alessandroclassicmito il 17 April 2021 - 10:19


#78 a7n8x

    Master of Mitos

  • Aiuto allo Staff
  • 6831 Messaggi:
  • Iscritto il: 29-October 07
  • Gender:Male
  • Location:Italia
  • Moto: Mito I
  • Provincia: Seleziona Provincia
  • Regione: Seleziona Regione

Inviato 17 April 2021 - 22:38

Sinceramente è difficile darti una mano in questi casi senza uno schema completo e con così tante parti rimosse/modificate, fai prima e rifare un impianto elettrico nuovo, ti compri fili di vari colori e sei apposto, ovviamente ti conviene fare uno schema elettrico per capire come metterci mano su a posteriori.

Visualizza Messaggioalessandroclassicmito, il 17 April 2021 - 09:57, ha scritto:

Il relé frecce (ho scritto relé luci ma ho sbagliato nel disegno) è un relé a 3 uscite per luci led, di un kymco scooter di forma cilindrica (ho tutta la moto con impianto led, tranne l'h4 del faro derivazione honda shadow, a breve mi arriverà e avrò tutte le luci a led, perché quando userò la cdi polini alimentata a batteria voglio fare in modo che mantengo le luci e il solo generatore kokusan, senza la bobina gialla nella piastra statore, così mi ha consigliato una persona che aveva provato la elven gpx 12V, mi hanno detto che è simile alla polini e che si può mantenere l'alternatore che carica la batteria, e facendo il pick-up esterno senza dover usare bobine dedicate alla cdi, dunque è una scintilla con batteria a perdere, ma la batteria viene comunque ricaricata)

Le bobine dello statore le puoi anche lasciare tutte, basta che lasci scollegata ed isolata quella che non usi, almeno così se la cambi e vuoi rivenderla non impazzisci a ricercare la bobina che non ti serviva.

La bobina per l'impianto luci la devi lasciare per forza, altrimenti il motore funziona ad ore (batteria a perdere), come ti finisce la carica della batteria o ti muore non cammina più, mentre con l'alternatore riesci a mantenere la batteria carica e puoi ritornare a casa anche con la batteria morta.

Per il pick-up alla fine come fai? lo fissi tramite una maschera d'avvitare allo statore? e magari lo anneghi con della resina o colla per evitare che vibri e si frantumi?

Messaggio modificato da a7n8x il 17 April 2021 - 22:48

Non si effettuano consulenze private.
Questa CITAZIONE ispira sia la politica che il commercio (Joseph Goebbels ministro della propaganda di Adolf Hitler):
"Con sufficiente ripetitività e conoscenza psicologica delle persone coinvolte, non sarebbe difficile dimostrare loro che un quadrato in realtà è un cerchio".

#79 alessandroclassicmito

    Mitomane Tosto

  • Membri Effettivi
  • StellettaStellettaStelletta
  • 220 Messaggi:
  • Iscritto il: 12-December 18
  • Gender:Male
  • Moto: Altro
  • Provincia: Palermo (PA)
  • Regione: Sicilia

Inviato 18 April 2021 - 07:28

Gia.... questo impianto elettrico è parecchio antipatico... converrebbe un impianto husqvarna sm con accensione kokusan, in questo modo ho un impianto più semplificato e facile rispetto quello cagiva, dato che non ho cose aggiuntive tipo rele avviamento, fili motorino avviamento ecc ecc, mi risparmierebbe parte del lavoro sicuramente... comunque io ho controllato il blocchetto chiave internamente e mi sembra che i fili fossero collegati come avevo pensato io all’inizio: infatti quando il motore si deve accendere deve rimanere aperto il circuito del rosso bianco con il blu, e chiudersi con il blu per cortocircuitare come mi avevi spiegato tu nello schema mito, mentre l’arancio e verde/rosso al contrario vanno chiusi e servono per le luci, difatti il fratello del mio preparatore (il fratello è più pratico sull’impianto elettrico) mi aveva spiegato che due fili si univano mentre gli altri due dovevano staccarsi, quindi io penso di aver collegato i fili nel modo corretto, infatti quando unisco rosso/bianco e blu con il circuito luci attivo su on non funzionava il contagiri (che necessita della cdi kokusan per l’impulso, tramite il cavo che si connette alla bobina) mentre quando apro il circuito funziona, per cui probabilmente il rosso/bianco deve stare scollegato dal blu per far funzionare il circuito per accendere la moto

#80 alessandroclassicmito

    Mitomane Tosto

  • Membri Effettivi
  • StellettaStellettaStelletta
  • 220 Messaggi:
  • Iscritto il: 12-December 18
  • Gender:Male
  • Moto: Altro
  • Provincia: Palermo (PA)
  • Regione: Sicilia

Inviato 18 April 2021 - 08:01

Discorso accensione la bobina gialla la tengo conservata, anche perché vorrei clonare le cdi kokusan originali dato che ne ho due (se scopro che quella che ho sul mezzo si è rotta dato che la candela non fa scintilla ne approfitterò per vedere lo schema interno e clonarla tramite un amico di mio padre, che era riuscito a ripararmi il motorino cts adattando un potenziometro husqvarna a un alberino di aggancio diverso, pensavo di svilupparla in futuro per fare delle mappature migliori da rivendere piu avanti, per adesso devo riuscire a clonarla, farò una discussione a riguardo), per cui la userò come esperimenti per capire anche quanta energia accumula quella bobina per fare delle prove anche con cdi diverse, il generatore kokusan con i 3 poli lo lascio ovviamente, comunque il consumo della cdi polini è minimo e necessita una batteria da 7 ampere dando molta autonomia (ora ho su una 9, pensavo di montarne una piu leggera da 7 o se esiste 8 ampere tanto con l’impianto a led non penso che vada a scaricarsi, il generatore kokusan dovrebbe accumulare 110W se non erro), per il pick-up ho chiesto per curiosità al mio preparatore, il fratello mi accennava di far saldare una tacca per pick-up, in alternativa se non ci sono altri modi pensavo di fare un piattello che sostituisce la corona avviamento, io ho visto su YouTube questa persona fare così https://youtu.be/648EyrxNFsY minuto 4:33, non so se intendeva questo per saldare, mi ha detto che è tutto da vedere, e che appena si presenta il problema saprà come risolvere, mi fido di lui che trova sempre la soluzione a tutto

Con la stampa 3d per adesso sono riuscito facilmente a vendere la chiave col cono per mettere in fase l’accensione kokusan, ne farò una per me se mi sarà necessario mettere in fase la mia in futuro





1 utente(i) stanno leggendo questa discussione

0 utenti, 1 ospiti, 0 utenti anonimi
